Вентиляционное оборудование. Общие сведения

Вентиляция (от лат. Ventilatio – проветривание) - регулируемый воздухообмен в помещениях, благоприятный для человека; а также совокупность технических средств обеспечивающих его.

Или по СНиП:

Вентиляция – совокупность мероприятий и устройств, использующихся для организации воздухообмена с целью обеспечения заданного состояния воздушной среды в помещениях в соответствии со строительными нормами и правилами.

В последнее время наблюдается тенденция населения по герметизации своего жилища: все чаще устанавливаются металлопластиковые окна, используются утеплители стен и пола. И все меньше люди уделяют внимание тому, что необходимо обеспечивать приток свежего воздуха в помещение и очищать его от излишней влажности, неприятных запахов...

Многие сталкиваются с проблемой запотевших окон и грибка в ванной, с проблемой распространения запаха приготовляемой пищи по всей квартире. Но не все знают, что причина всего этого – плохая (или полное отсутствие) вентиляции.

Возможно, и причиной Вашего плохого самочувствия тоже является ее недостаток. В закрытом помещении резко увеличивается концентрация углекислого газа и других вредных веществ, повышается уровень влажности. Все эти факторы оказывают негативное влияние на здоровье человека. Возникают сонливость, потеря трудоспособности, головная боль, возможно возникновение заболеваний дыхательной и сердечно-сосудистой систем. Вентиляция обеспечивает воздухообмен в помещении, делая его пригодным для жизни.

Интернет-магазин ruclimat.ru предлагает Вам полный спектр высококачественного вентиляционного оборудования, из которого состоит приточная вентиляция - бытовые и промышленные вентиляторы, воздуховоды, вентиляционные решетки, воздушные клапана, фильтры, воздухонагреватели, системы регулировки и автоматики от лучших производителей Shuft, Systemair, Ostberg и др.

Мы поможем Вам спроектировать систему вентиляции, подобрать оборудование и установить его.
А в дополнение к нашей работе предлагаем Вам ознакомиться с полезной информацией.

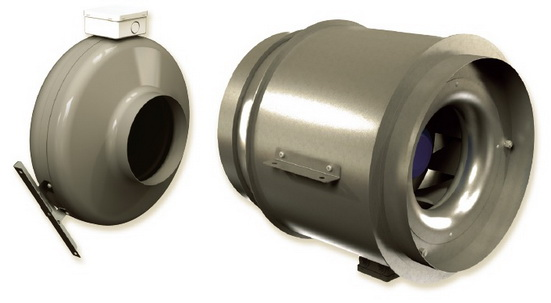

канальные вентиляторы SystemairВентиляционное оборудование включает канальные вентиляторы, приточные установки, вытяжные установки и сопутствующее оборудование: фильтры, датчики, заслонки, воздуховоды, специальные клапаны, теплообменники и многое другое. У каждого элемента свое функциональное назначение. При этом эффективная и надежная работа всего комплекса напрямую зависит от качества его составляющих. А их выбор определяется особенностями конкретного помещения.

Для того чтобы правильно выбрать способ поддержания необходимых параметров среды в помещениях необходимо учесть несколько факторов:

  • назначение помещений,
  • режим работы
  • характер выделяющихся вредностей в них
  • количество и расположение рабочих мест
  • оборудование и др.

При этом должны максимально учитываться эксплуатационные и экономические требования. Из чего состоит и как работает вентиляционная система? Воздух в систему поступает через воздухозаборную решетку, которая защищает от попадания внутрь осадков и посторонних предметов. При выключенной вентиляционной системе воздушный клапан препятствует попаданию в помещение наружного воздуха. Фильтр очищает от механических загрязнений. Он нужен для защиты от пыли, пуха, насекомых, как вентилируемого помещения, так и самой системы. При поступлении воздуха в систему в зимний период, калорифер (воздухонагреватель) подогревает его. Калорифер может быть водяным или электрическим. Для небольших установок целесообразно применение электрических калориферов. Вентилятор – основа системы – подает (или выбрасывает) из системы воздух. Шумоглушитель предотвращает распространение шума по воздуховодам. С помощью воздуховодов и воздухораспределителей потоки направляются и соответственно распределяются по помещению. Через решетки или диффузоры осуществляется подача (забор) воздуха из помещения.

Монтаж оборудования

Вентиляционное оборудование можно монтировать непосредственно на переплет любого окна из ПВХ, дерева или алюминия или можно использовать приточное устройство, предназначенное для монтажа в стене. Оно обеспечивает доступ свежего воздуха при закрытых окнах без шума и сквозняков, уменьшает потери тепла и затраты на отопление. При этом нормализуется уровень влажности в помещении, предотвращается появление конденсата на стеклах и плесени на стенах. При проектировании систем вентиляции в первую определяют их тип.

Классификация производится на основе следующих признаков:

  • по способу перемещения воздуха (естественная или механическая (искусственная));
  • по назначению (приточная или вытяжная);
  • по зоне обслуживания (местная или общеобменная)
  • по конструкции: наборная или моноблочная

Итак, по способу перемещения вентиляция делится на два вида:

  • естественную
  • механическую.

Естественная вентиляция

Принцип работы

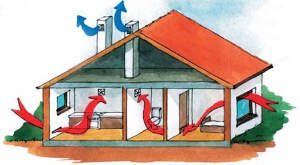

естественная вентиляцияВ качестве системы естественной вентиляции наиболее часто применяются гравитационные системы, основанные на использовании разных плотностей наружного и внутреннего воздуха. К гравитационным системам относятся аэрация, гравитационные канальные системы.

Т.е. естественная вентиляция подразумевает перемещение воздуха вследствие разности температур, давлений наружного воздуха и в помещении.
Воздух в помещениях с большими избытками тепла всегда теплее наружного. И более тяжелый наружный, поступая в здание, вытесняет из него менее плотный теплый. Поэтому в замкнутом пространстве помещения возникает циркуляция воздуха, вызываемая источником тепла, подобная той, которую вызывает вентилятор.

На воздухообмен сильно влияет материал, из которого изготовлено здание. Так, дерево и кирпич хорошо пропускают воздух, а бетонные стены и цементная штукатурка ухудшают воздухопроницаемость. С целью усиления естественной вентиляции прибегают к различным способам. Например, можно проветрить помещение, открыв окна, форточки или фрамуги. Но такой способ плох тем, что в Ваше жилье могут проникнуть пыль и уличный шум. Лучше воспользоваться практикой прокладывания в стенах домов вентиляционных каналов. Отверстия каналов в жилых зданиях обычно находятся в кухне, в ванной и туалете. Канал заканчивается на крыше специальной насадкой – дефлектором, который усиливает отток за счет использования силы ветра. В современных жилищах вентиляция не всегда обеспечивает удаление из квартиры воздуха.

Летом нередко возникает неприятное явление, называемое "опрокидыванием тяги". Под воздействием солнечных лучей нагревается крыша и воздух на ней. В результате чего изменяется направление движения воздушных масс, и естественная вытяжная система превращается в естественную приточную. В таких случаях через каналы в помещение поступают посторонние запахи и пыль, что создает опасность переноса грязи и инфекций из одной квартиры в другие. Для предотвращения этого явления и улучшения воздухообмена в вытяжной канал можно встроить электрический вентилятор для создания принудительной тяги.

Достоинства гравитационных систем:

  • простое устройство
  • экономичность в эксплуатации.

Недостатки:

  • небольшой радиус действия

Механическая вентиляция

механическая вентиляцияподразумевает использование оборудования и приборов (вентиляторы, электродвигатели, воздухонагреватели, пылеуловители, автоматика и др.), позволяющих перемещать воздух на значительные расстояния. Такие системы могут подавать и удалять воздух из локальных зон помещения в требуемом количестве, независимо от изменяющихся условий окружающей среды. При необходимости его подвергают различным видам обработки (очистке, нагреванию, увлажнению и т. д.), что практически невозможно в системах с естественным побуждением. Но в этом случае идет довольно большой расход электроэнергии.

Механическая вентиляция устраивается в тех случаях, когда невозможно применить аэрацию.

Например:

  • при наличии газов, паров и других вредностей в наружном воздухе, т. е. при необходимости его обработки
  • в случае отсутствия аэрационных проемов или невозможности установки вытяжных шахт
  • при значительных местных выделениях ядовитых, взрывоопасных веществ
  • наличии внутри здания большого количества перегородок, препятствующих току воздуха и др.

При незначительных выделениях вредностей рационально применение сосредоточенной горизонтальной подачи приточного воздуха со значительной скоростью (зрительные залы, ангары, механосборочные цеха). При этом экономия металла составляет примерно 80% по сравнению с устройством разветвленной приточной системы.

Часто устраивают смешанные системы: для теплого периода – аэрацию, для холодного - искусственную (с механическим побуждением) приточную вентиляцию и естественную вытяжку через шахты или фонари. В каждой конкретной ситуации определяется, какой тип проветривания является наиболее рациональным в экономическом и техническом плане, а также соответствует санитарно-гигиеническим нормам.

Достоинства:

  • локальное воздействие
  • большой радиус действия
  • возможность обработки воздуха

Недостатки:

  • большой расход энергии

По организации воздухообмена в помещениях вентиляционные системы подразделяются на:

  • приточные
  • вытяжные.

Приточные установки

Основное назначение

Приточные установки – это один из видов вентиляции с механическим побуждением, они служат для подачи в помещение свежего воздуха взамен удаляемого отработанного. Входящий подается в жилые помещения после обработки в приточной установке:

  • фильтрация
  • подогрев
  • охлаждение
  • увлажнение
  • осушение.

Схему обработки выбирают индивидуально.

Принцип работы.

Приточный воздух подается в жилые помещения по системе воздуховодов, которые прокладываются за подвесным потолком, по чердаку или в специальных карнизах. Система вентиляции должна иметь воздушный фильтр для защиты от пыли и хорошую звукоизоляцию. Этим требованиям отвечают наборные системы, состоящие из отдельных компонентов - вентилятора, шумоглушителя, фильтра, калорифера. Такая система занимает много места, требует повышенных энергозатрат, разветвленной цепи воздухоотвода, квалифицированного монтажа и обслуживания. Поэтому для проветривания небольших помещений проще и дешевле использовать моноблочные приточные установки. Можно использовать самый простой и недорогой вариант – приточный вентилятор, устанавливаемый в отверстие в стене. Но он имеет один существенный недостаток – зимой в помещение будет подаваться слишком холодный воздух, и большая разница температур может отрицательно сказаться и на состоянии здоровья людей и на внутренней отделке помещения. Поэтому желательно укомплектовывать систему калорифером для нагрева воздуха до 18-20 °С и автоматикой, поддерживающей заданную температуру. Она не только поддерживает необходимые технические параметры, но и реализует функции защиты всей системы и ее элементов, организует правильную последовательность включения/выключения.

Вытяжные установки

Вытяжные установки удаляет из помещения загрязненный, нагретый, отработанный воздух.

Проектировщики учитывают возможность поступления воздуха в смежные помещения (которые она не обслуживает) или из смежных помещений. В помещениях может быть предусмотрена только вытяжная или только приточная вентиляция. Недостаток притока или вытяжки восполняется естественным путем. Если в помещении имеется вытяжная система без притока, воздух поступает в такое помещение снаружи или из смежных помещений через проемы, неплотности в дверях и окнах. Если в помещении приточная система без вытяжки - ситуация обратная - воздух вытесняется из помещения наружу или перетекает в смежные помещения теми же способами.

И приточная и вытяжная системы могут обслуживать как отдельные рабочие места (местная вентиляция), так и все помещение в целом (общеобменная).
Чаще устраивают и ту и другую системы, т. е. приточно-вытяжную вентиляцию.

В состав стандартной приточно-вытяжной системы входят:

  • наружная решетка
  • клапан, регулирующий приток наружного воздуха
  • фильтр
  • калорифер
  • вентилятор
  • шумоглушитель
  • воздуховоды для распределения воздуха по помещениям
  • распределители (диффузоры, решетки)
  • cистема автоматики и прочее.

Монтаж установок

Для размещения данного оборудования необходимы либо подвесной потолок, либо наличие декоративного короба по периметру помещения. Помимо этого помещение должно быть снабжено определенными электрическими или водяными мощностями для нагрева воздуха в холодное время года. Вентилирование помещений значительно облегчается при автоматизации и герметизации технологического оборудования, пневматическом транспортировании отходов, гидрообеспыливании (увлажнении в пылящих производствах). Если удаляемый воздух содержит особо вредные или пахучие примеси, то приходится организовывать предварительную обработку выбрасываемого воздуха или выводить его в верхние слои атмосферы, устраивать высокие шахты или выпускать с большой скоростью (факельный выброс). Местоположение и оформление выпусков должно соответствовать господствующему направлению ветра и устранять выпадение вредностей в населенных местах или вблизи воздухозаборных устройств.

Подведем итоги

Без приточно-вытяжной вентиляции не могут обойтись ни квартиры, ни офисы, ни тем более учреждения, в которых возможно большое скопление людей. Приточная система делает воздух свежим, вытяжная система удаляет вредности. Совместно работая, эти системы создают комфорт (для жилых и административных помещений) или приемлемые условия (в промышленности).

По зоне обслуживания различают вентиляцию:

  • общеобменную
  • локализующую
  • местную.

Общеобменная

Общеобменная вентиляция устраивается в жилых и общественных зданиях. При этом происходит разбавление вредностей во всем объеме помещения за счет притока свежего воздуха, который, проходя по помещению, ассимилирует выделяющиеся вредности и затем выбрасывается наружу. Количество подаваемого вентиляционного воздуха рассчитывается на разбавление выделяющихся вредностей до допустимых на рабочих местах концентраций.
Основным показателем для выбора этого способа является расположение мест нахождения людей и возможных источников выделения вредностей по всей или по значительной площади помещений.

Приточный воздух целесообразно подавать так, чтобы он доходил до людей возможно более чистым и свежим, не нарушая комфортных условий.
В помещениях, где выделение теплоты и влаги обусловливает естественный подъем, вытяжку обычно осуществляют из верхней зоны. Применение схемы «сверху вверх» (приток и вытяжка организуются в верхней зоне) целесообразно в случаях, когда выделяются легкие газовые и пылевые вредности или приток подается с температурой выше температуры воздуха. Схема «сверху вниз» целесообразна при местной вытяжке у тепловыделяющего оборудования и при выделении пыли.

Недостаток способа – неодинаковость санитарно-гигиенических условий воздушной среды в разных местах помещений, а также возможность их недопустимого ухудшения вблизи источников выделения вредностей или мест вытяжки из помещений. Последнее необходимо учитывать и по возможности устранять соответствующим расположением и назначением необходимого числа устройств для раздачи и вытяжки вентиляционного воздуха.

Распределение приточного воздуха в помещении определяется:

  • скоростью
  • направлением и температурой
  • формой
  • расположением и количеством отверстий
  •  наличием в помещении тепловых струй от оборудования и потоков у вытяжных отверстий или из соседних помещений и др.

Различают струи:

  • свободные и стесненные (строительными конструкциями),
  • настилающие (направленные вдоль поверхности ограждения),
  • затопленные (в вентилируемом объеме),
  • изотермические и неизотермические.

По форме поперечного сечения, в зависимости от формы приточного отверстия (насадка), струи делятся на:

  • круглые или осимметричные, которые иногда называют компактными,
  • плоские и веерные (или радиальные).

Системы общеобменной вентиляции, обеспечивающие наиболее полную обработку (до нужных параметров) приточного вентиляционного воздуха и автоматическое поддержание в помещениях заданного состояния воздушной среды, получили название систем кондиционирования воздуха (СКВ). Обычно СКВ устраиваются в помещениях с большим количеством людей в целях создания комфортных условий, а также по требованиям технологии производства.

Локализующая вентиляция

Системы локализующей вентиляции обеспечивают улавливание вредностей в местах их выделения и удаление наружу через местные отсосы. При этом исключается распространение вредностей по помещению. Такой тип широко применяется на промышленных предприятиях.

В качестве местных отсосов в системах локализующей вентиляции применяют вытяжные шкафы, зонты, особенно рациональные при восхождении нагретых струй. В случаях, когда по технологическим требованиям источник вредностей нельзя укрыть (ванны и др.), устраивают бортовые отсосы со значительной скоростью всасывания у края ванны, ванны - передувки, снижающие объем отсоса, но требующие организации притока. При неравномерном выделении значительных объемов вредностей целесообразно применение емких ширм.

Местная вентиляция

Для поддержания необходимых условий только на рабочих местах применяются системы местной вентиляции:

  • воздушный душ
  • воздушный оазис

Воздушный душ – это струя воздуха с нужными параметрами, накрывающая рабочее место. Он эффективен при воздействии на людей лучистой теплоты, например от печей, раскаленного металла и т. д. Эффект душирования зависит от правильности назначения соответствующих скоростей и температуры в струе.

Воздушный оазис – это часть помещения, в котором за счет местного притока свежего воздуха обеспечиваются благоприятные параметры среды при наличии неблагоприятных условий в остальном объеме помещения.

Разновидностью местных систем являются также воздушные завесы у входов в помещения для предотвращения врывания в них холодного наружного воздуха. По используемому источнику энергии для перемещения воздуха системы могут быть с естественными и искусственными источниками побуждения движения.

Наборная и моноблочная вентиляция

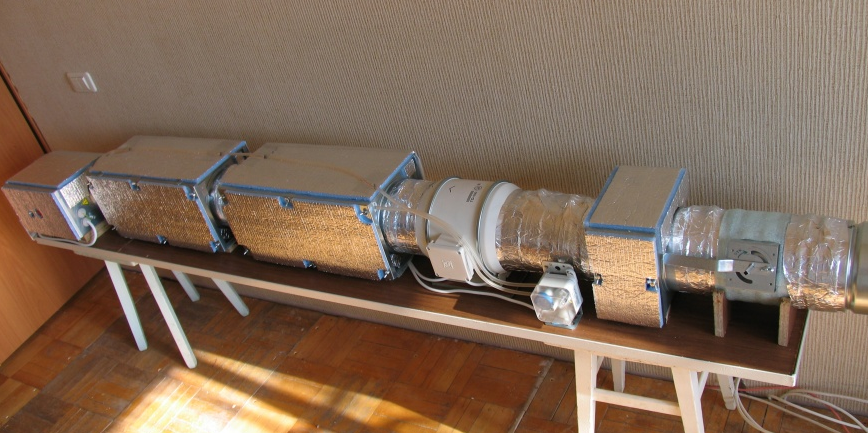

наборная приточная установкаНаборная система вентиляции собирается из отдельных компонентов – вентилятора, глушителя, фильтра, системы автоматики и т.д. Собранная система обычно размещается в отдельном помещении – венткамере или за подвесным потолком (при небольшой производительности).

В моноблочной системе все компоненты размещаются в едином шумоизолированном корпусе.
Поэтому, уровень шума моноблочных систем заметно ниже, чем в наборных системах. Некоторые моноблочные системы можно размещать в жилых помещениях, в то время как наборные системы, из-за высокого уровня шума, как правило, требуется устанавливать в подсобных помещениях или в специально обустроенных вентиляционных камерах.
Моноблочные системы обладают максимально возможной эффективностью, так как именно на стадии производства все элементы приточной системы подбираются, тестируются и отлаживаются для совместной работы.
Моноблочная приточная вентиляционная система имеет небольшие размеры. Например, система производительностью до 500 куб. м в час выполняется в прямоугольном корпусе высотой 22 см.
Так как моноблочные системы являются законченными изделиями, то соответственно сокращается время их установки и требуется минимальное количество расходных материалов.

Достоинства моноблочных систем:

  • низкий уровень шума
  • функциональная законченность
  • небольшие размеры
  • простой и недорогой монтаж
  • длительный срок гарантии

В Ваших силах сделать воздух Вашего жилья свежим, чистым и полезным!
