Системы вентиляции с воздуховодами и без

Каждая из вентиляционных систем состоит из сети воздуховодов, созданных с разветвлением, они называются канальными системами. Каждая из них хороша при необходимости контроля притока воздуха, его температуры, влажности и чистоты. При таком подходе более сложным является монтаж трубопроводов и иных составляющих. Сложнее выбирать вентиляторы и проектировать систему. В данном случае необходима высокая точность.

осевой фланцевый вентилятор

Есть резон использовать такую систему очистки воздуха, если нужно вентилировать жилые и нежилые помещения, а внешний воздух является загрязненным или же окна нет желания открывать. Некоторые помещения только так вентилировать и можно.

Без воздуховодов системы тоже могут работать. Однако, утверждение справедливо при естественном вентилировании помещений. В бесканальной системе есть вытяжной осевой вентилятор, встроенный в оконную раму или отверстие в стене; могут применяться вентиляторы крышные.

Характеристика любой из вентиляций – вытяжной, приточной и другой – характеризуется конструктивным исполнением системы, зоной обслуживания, способом перемешивания воздуха и назначением системы.

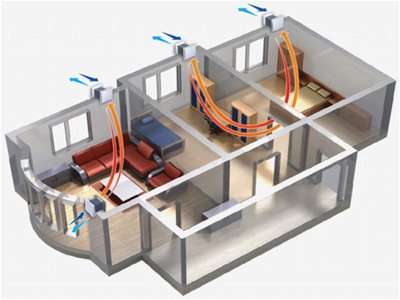

бесканальная система

Бесканальные системы делятся на 2 основных вида: потолочные и те, которые прокладываются под полом. Работа обоих систем происходит при низком статическом давлении – это способствует экономии энергии и утечке воздуха. Используемое в системах давление - 12,5 Па.

Под полом воздуховодную систему используют вместе с фальшполом. В этом случае находящееся под полом пространство используется как приточный воздуховод идущий от приточной установки. Это же пространство служит для прокладки телекоммуникационных, информационных и силовых кабелей. Нагнетание кондиционированного воздуха осуществляется диффузорами – на уровне пола он направляется в зону обслуживания. Таковым принято считать пространство над полом высотой от 102 мм до 1,7 м.

После того, как воздух принудительно смешают, он заберет из пространства загрязняющие вещества и тепло. Естественная конвекция действует на загрязненный воздух так, что он поднимается к потолку и снова попадает в обрабатывающее воздух устройство.

При идеальных условиях, диффузоры воздуховодной системы под полом поддерживают постоянную скорость воздуха, при любых его расходах и нагрузках.

Холодный воздух не скапливается под полом, а потому, отсутствует эффект «холодных ног».
