Монтаж приточно-вытяжной вентиляции

Приточно-вытяжная установка Systemair с роторным рекуператором

Проектирование. Постака. Монтаж. Пуско-наладочные работы

Площадь квартиры – 220 м2

Месторасположение: г. Москва, ул. Академика Королева, ЖК Седьмое небо

Вентиляцию в квартире осуществляет приточно-вытяжная установка Systemair с роторным рекуператором правостороннего исполнения(индекс R) с производительностью 500 м3/час. Роторный рекуператор в отличии от пластинчатого наиболее эффективен и имеет набольший КПД по теплоотдаче. В установку интегрирован пульт управления с дисплеем для задания производительности работы вентиляторов, установки необходимой температуры приточного воздуха, идикация загряжнения приточного и вытяжного фильтра, задания недельного графика работы установки, настройка параметров разморозки рекуператора. Для нагрева поступающего воздуха с улицы в приточно-вытяжную установку интегрирован предварительный канальный электрический нагреватель мощностью 1,7 кВт. Для очистки приточного воздуха и защиты рекуператора применен штатный фильтр с классом очистки F7. Вытяжной воздух очищает установку фильтром класса G3.

Приточно-вытяжная установка Systemair VTR 500 R и мульти сплит-системы Mitsubishi Electric в квартире

Приточно-вытяжная установка Systemair VTR 500 R и мульти сплит-системы Mitsubishi Electric в квартире

Монтаж приточно-вытяжной установки осуществляется вертикально с помощью идущей в комплект монтажной пластины. Для дополнительной звукоизоляции приточного и вытяжного воздуха непосредственно над установкой смонтированы круглые шумоглушители соответствующие диаметру впускных и выпускных патрубков. Монтаж приточно-вытяжной установки необходимо провести на необходимой высоте с учетом возможности отвода конденсата в канализацию самотеком. Для предотвращения попадания неприятных запахов из канализации установлен гидрозатвор.

Монтаж приточно-вытяжной установки Systemair с роторным рекуператором в гардеробном помещении

Монтаж приточно-вытяжной установки Systemair с роторным рекуператором

Приточно-вытяжная установка полностью готова к монтажу, она укомплектована интегрированной автоматикой – датчиками температуры наружного и вытяжного воздуха, датчиками давления, контроллером температуры, защитой от перегрева электронагревателя, защитой от перегрева двигателей канальных вентиляторов в случае загрязнения воздушных фильтров и т.д. Для удобства дистанционного управления установкой и контроля параметров, предусмотрено подключение дополнительного пульта управления.

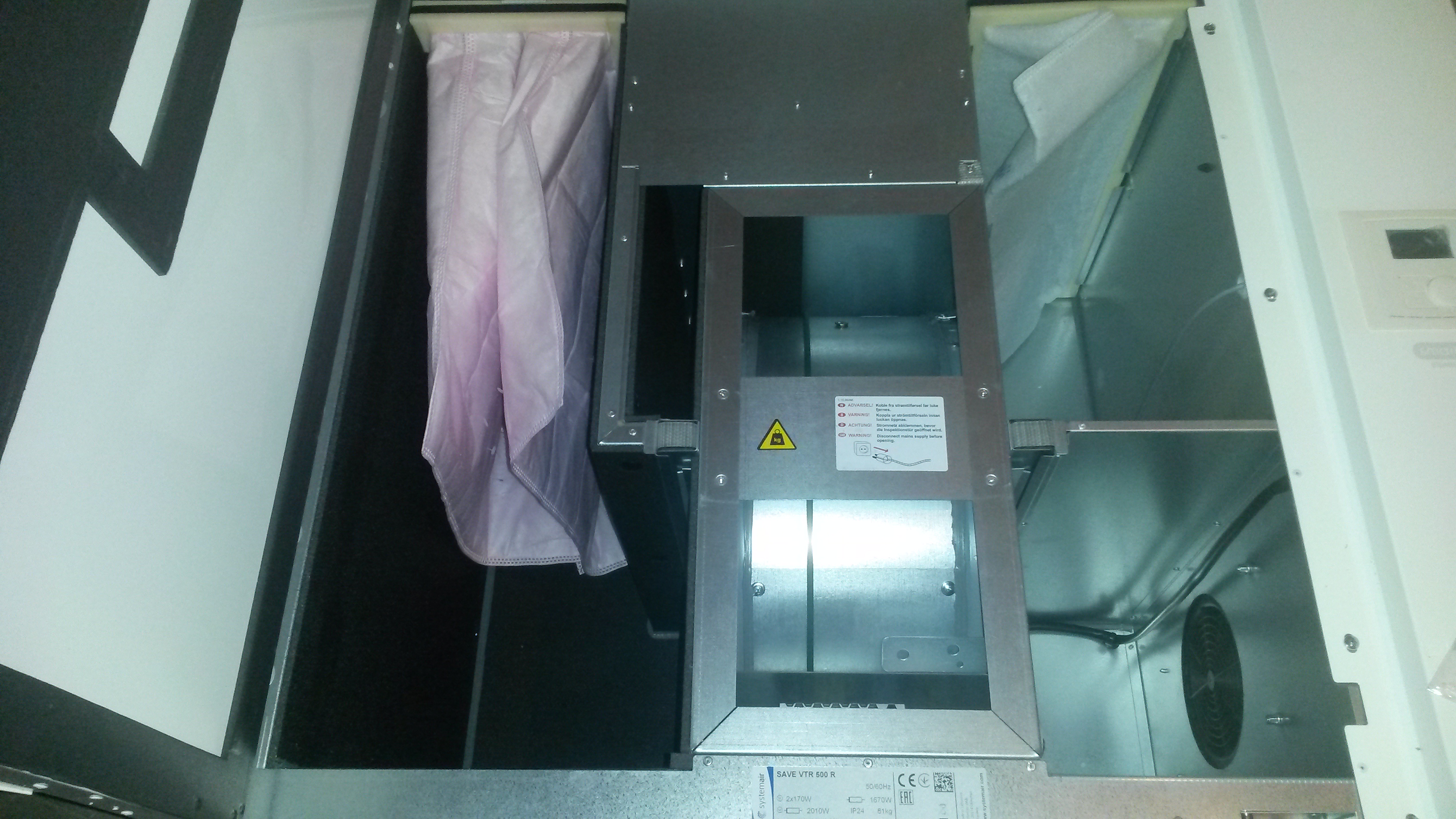

Устройство приточно-вытяжной установки Systemair с рекуператором

Устройство приточно-вытяжной установки Systemair с рекуператором

Для дополнительной очистки воздуха и снижения уровня шума приточного воздуха произведен монтаж фильтра Ventmachine ФКО с очисткой активированным углем, фотокатализом и пылевым фильтром класса EU7. Производительность фильтра ФКО соответствует расходу воздуха приточно-вытяжной установки и соответствует 600 м3/час. Благодаря компактным размерам фильтра ФКО – высота 285 мм, установка размещена на потолке гардеробной комнаты.

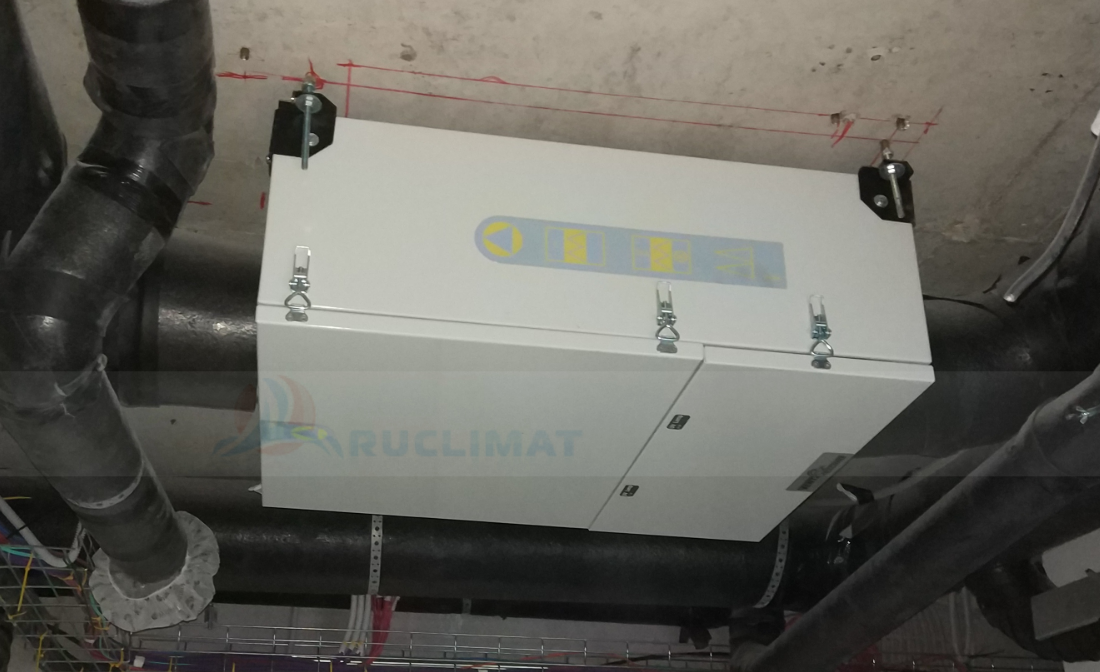

Монтаж канального фильтра Ventmachine ФКО-600

Монтаж канального фильтра Ventmachine ФКО-600

Приточно-вытяжная вентиляция магазина с применением щелевых решеток Арктос

Постака. Монтаж. Пуско-наладочные работы.

Объем: площадь 450 м2

Месторасположение: г. Москва, ТЦ "Вегас"

Монтаж воздуховодов

Монтаж воздуховодов

Установка адаптеров под щелевые решетки

Установка адаптеров под щелевые решетки

Монтаж щелевых решеток

Монтаж щелевых решеток

Регулирование расходов воздуха решеток

Регулировка щелевых решеток

Приточно-вытяжная вентиляция офиса

Проектирование. Постака. Монтаж. Пуско-наладочные работы.

Заказчик: Агенство недвижимости

Объем: площадь офиса 450 м2

Месторасположение: г. Москва, БЦ "Марьина роща"

Установка полтолочных анемостатов(решеток) в потолке типа "Армстронг"

вентиляция офиса

Установка потолочных анемостатов(решеток) в натяжном потолке

вентиляция офиса

Мультизональная система Daikin и приточно-вытяжная вентиляция Daikin в коттедже

Проектирование. Постака. Монтаж. Пуско-наладочные работы.

Заказчик: Частное лицо.

Объем: площадь 850 м2

Месторасположение: Московская обл., КП "Бенилюкс"

монтаж вентиляции в коттедже КП

3х трубная мультизональная система кондиционирования (VRV система) Daikin REYQ16P с рекуперацией тепла и монтаж вентиляции в загородном доме

монтаж канального кондиционера

Монтаж внутреннего блока с распределителем потоков Daikin BSVQ100P

коммуникации для мультизональной системы Daikin

Прокладка вентиляционных коммуникаций на мансарде и в тех. помещении

вентиляционные коммуникации в тех помещении

монтаж прямоугольных воздуховодов в коттедже

Монтаж прямоугольных воздуховодов в коттедже

монтаж воздуховодов

Монтаж воздуховодов

вентиляция в с/у

Вытяжная система вентиляции из сантехнических помещений с установкой шумоглушителя

установка водяного нагревателя

Приточно-вытяжные установки Daikin VAM 1000F с пластинчатым рекуператором и водяной канальный нагреватель Polar Bear PBAS 500х300
