Монтаж кассетного фанкойла

Монтаж кассетного фанкойла начинается с прокладки коммуникаций из труб для циркуляции охлаждающей жидкости, как правило, воды. Для коммуникаций возможно применение труб из полипропилена, металлопластика и из стали. Расчетное давление в новых проложенных коммуникациях не должно быть ниже максимально допустимого давления в системе в целом. Для защиты от образования конденсата на трубах при работе в режиме "охлаждение", их необходимо защитить теплоизоляцией.

Кассетные фанкойлы делятся на два основных типа: 2-х трубные и 4-х трубные. Двухтрубные модели ограничены одним контуром с одним теплообменником. Режим работы у таких устройств, как правило, только на охлаждение. Четырех трубные модели обеспечивают работу в двух режимах: охлаждение и обогрев.

Прокладка дренажных коммуникаций осуществляется до монтажа кассетных фанкойлов. Дренаж от блока до канализации прокладывается с небольшим уклоном, для обеспечения самостоятельного стока воды. При монтаже коммуникаций необходимо избегать "провисания" и подъёма дренажного шланга или дренажной трубы. В случае, когда обеспечить уклон не представляется возможным, устанавливают наливную дренажную помпу. Соединение дренажной системы с внутренним блоком необходимо сделать гибким. Для предотвращения попадания посторонних запахов во внутренний блок из канализации, дренажная система фанкойлов должна подключаться через гидрозатвор или сифон.

Монтаж кассетного фанкойла осуществляется на шпильки через встроенные в блок проушины. Отсутствие колебаний и жесткое крепление блока к потолку, обеспечит применение шпилек размером не менее М10.

Для установки комфортной температуры воздуха в помещении традиционно используется настенный пульт управления. Управление за температурой фанкойла и регулирование производительности осуществляется узлом из 3-х ходового вентиля и электропривода. Соединение вентиля с фанкойлом осуществляется гибкой сильфонной подводкой для воды из нержавеющей стали. Для регулировки необходимого расхода жидкости необходимо установить балансировочные вентили. Необходимо расходомером провести балансировку системы, т.е. добиться одинакового расхода воды на однотипные блоки – фанкойлы..

После монтажа кассетных фанкойлов, подключения всех магистралей, необходимо провести гидравлические испытания системы под давлением. Необходимо проверить все стыки, места сварки труб, стыки на отсутствие протечки. Перед гидравлическими испытаниями все проверяемые стыки, соединения, должны быть свободны от изоляции.

4-х трубных кассетных фанкойлов General Climate

  • Проектирование. Постака. Монтаж. Пуско-наладочные работы;
  • Заказчик: частное лицо;
  • Площадь ~ 250 м2
  • Месторасположение:  г. Москва, ЖК "Легенда Цветного".

Монтаж фанкойлов в ЖК Легенда Цветного

Подготовка для фанкойла

Первый этап монтажа фанкойла

Охлаждение кассетными фанкойлами студии в стиле Loft

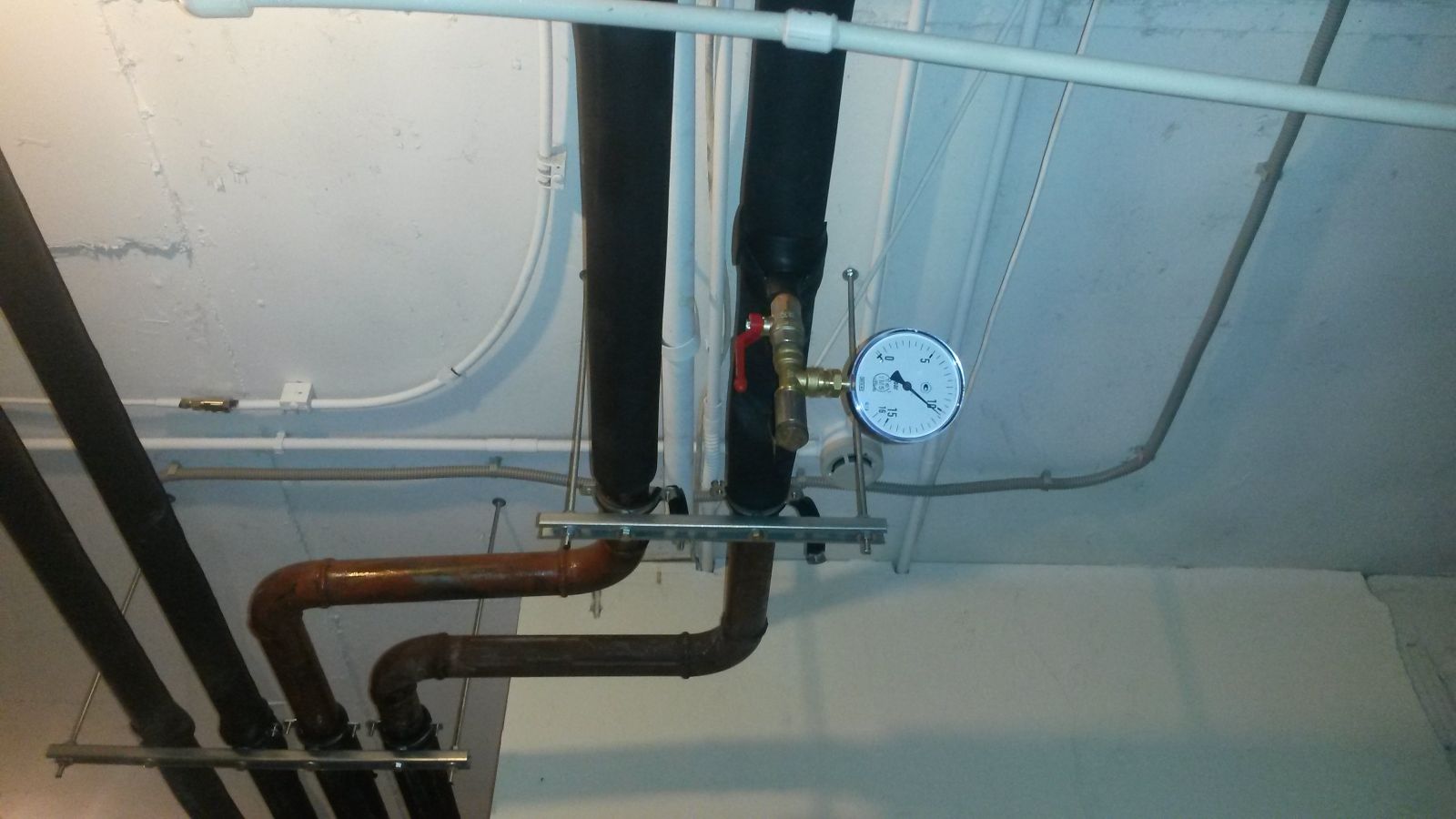

Опрессовка коммуникаций

Завершение монтажа фанкойлов

2-х трубных кассетных фанкойлов General Climate

  • Проектирование. Поставка. Монтаж. Пуско-наладочные работы;
  • Заказчик: Агенство недвижимости;
  • Площадь ~ 240 м2
  • Месторасположение:  г. Москва, БЦ "Красногорск Плаза".

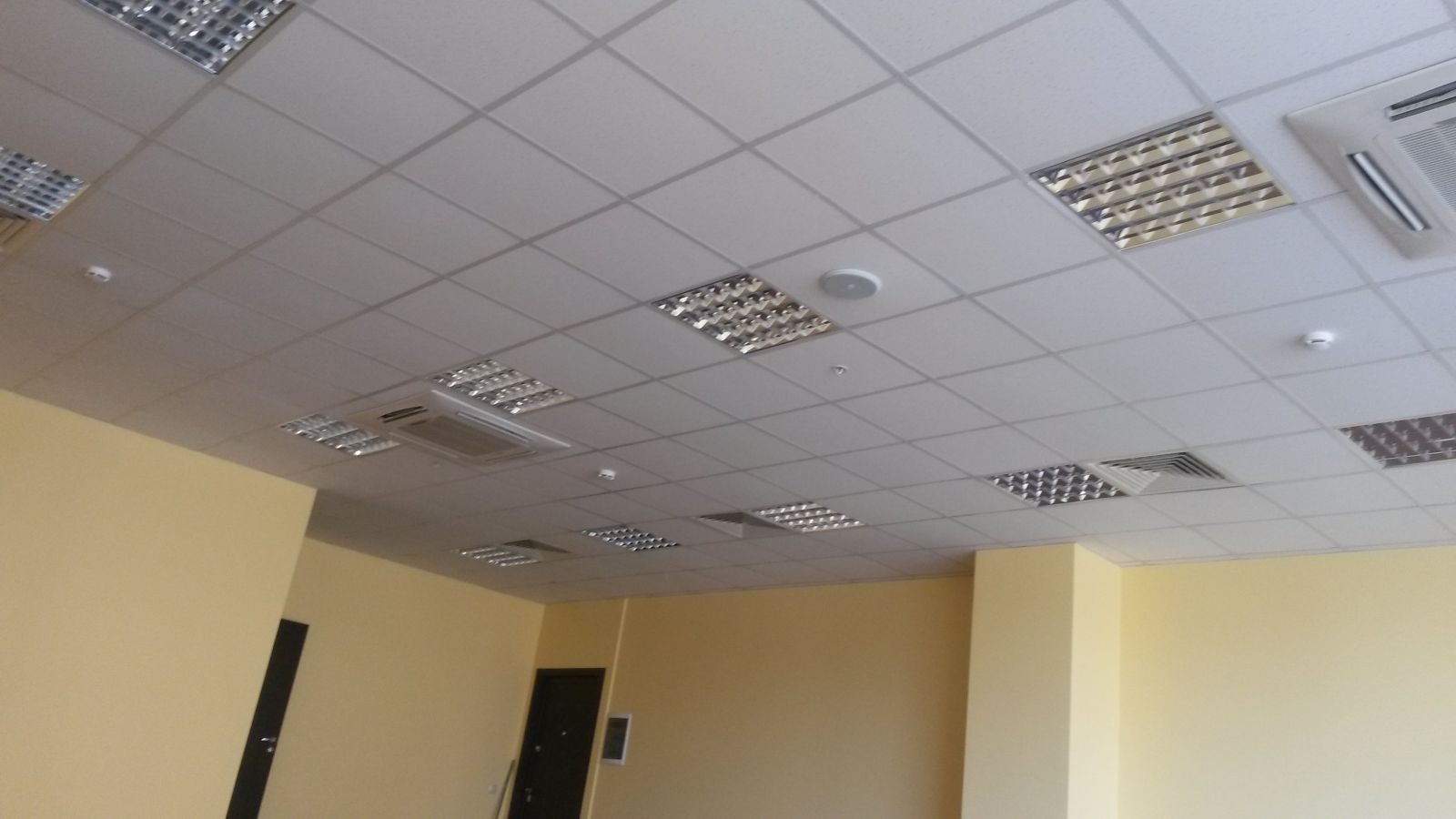

Монтаж фанкойлов в офисе
