Монтаж канального кондиционера



Монтаж канального кондиционера Mitsubishi Electric MXZ-4D83 VA, SEZ-KD35 VAQ и SEZ-KD50 VAQ

Монтаж канального кондиционера начинается выбора места под установку внутреннего и внешнего блока с учетом удобства для дальнейшего сервисного обслуживания. Как правило, оптимальным местом для внутреннего блока является технические помещения, с/у, гардеробные комнаты, теплые чердаки. Выбрав место, можно приступить к прокладке межблочных коммуникаций от внешнего до внутреннего блока. Межблочные коммуникации состоят из медных трубок различного диаметра и защищены от образования конденсата теплоизолированным материалом. Если есть необходимость спрятать коммуникации в стене, то необходимо сделать штробу. Штроба делается на 10-20 мм больше размера трассы.

Перед началом монтажа внутреннего блока канального кондиционера необходимо установить на блок камеры статического разряжения. К этим камерам в дальнейшем будут подсоединяться воздуховоды. Со стороны высокого давления камера должна быть защищена от образования конденсата теплоизолированным покрытием. Внутренний блок устанавливается в строго горизонтальном положении. Крепление осуществляется с помощью монтажных шпилек через встроенные во внутренний блок проушины. При необходимости, для снижения вибрации при работе блока можно установить антивибрационные опоры.

Дренажная система канального кондиционера прокладывается с учетом уклона, для обеспечения самостоятельного стока воды. Конденсат – вода образуется при работе системы в режиме охлаждения. Подключение дренажа к канализации осуществляется через гидрозатвор или сифон, что предотвращает попадание неприятных запахов в блок.

  • Проект. Постака. Монтаж канального кондиционера. Пуско-наладочные работы;
  • Заказчик: Частное лицо;
  • Площадь ~ 92 м2
  • Месторасположение: г. Москва, ЖК "Скай Форт".

Канальные кондиционеры устанавливаются в квартирах, офисах, загородных домах, бутиках – там, где к дизайну помещения предьявляются высокие эстетические требования. Внутренний блок канальной сплит-системы и сеть воздуховодов расположены в скрытой от глаз нишах – за подвесным потолком.

Монтаж канального кондиционера в квартире

Канальная мульти сплит-система Mitsubishi Electric MXZ-4D83VA

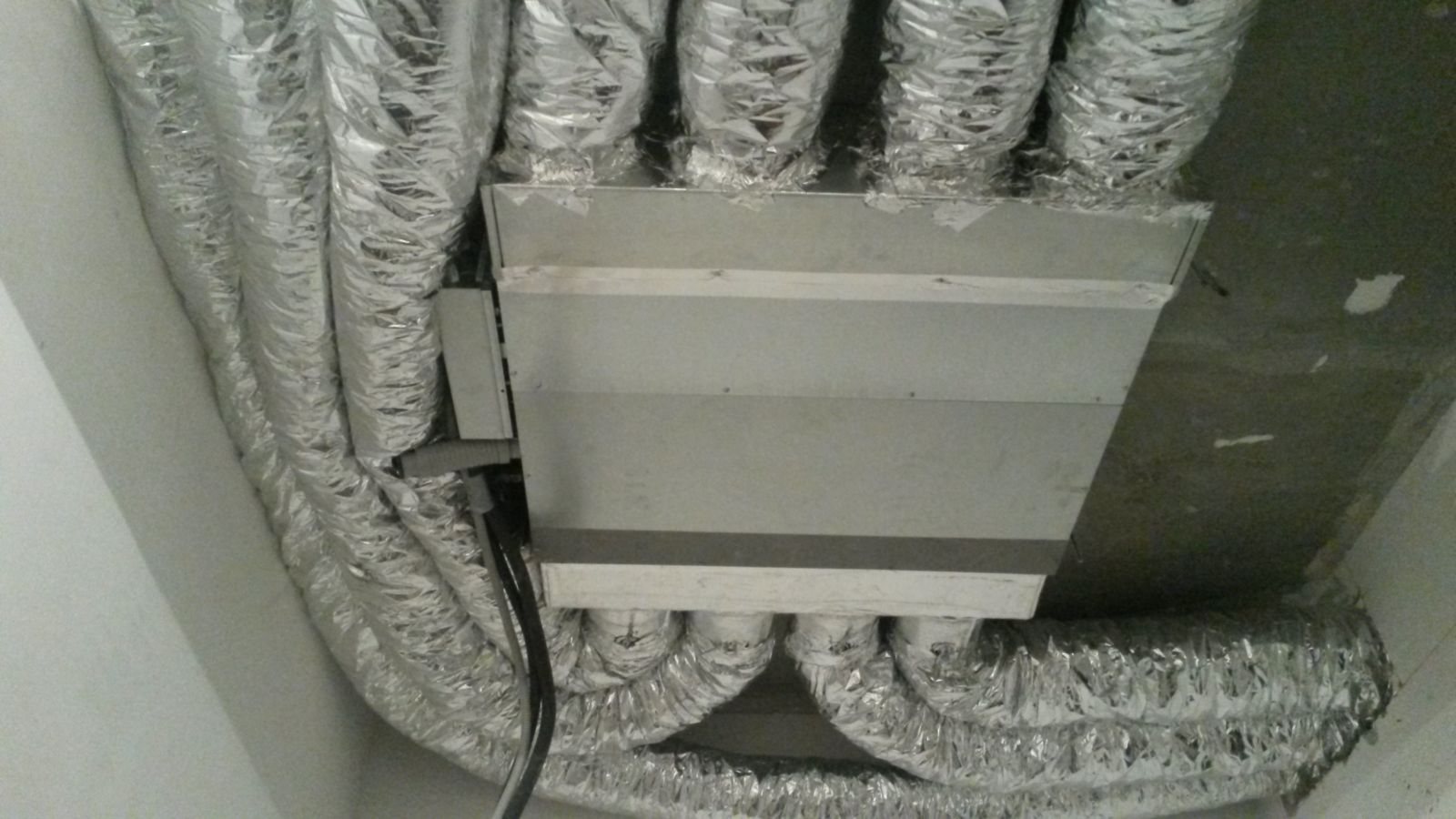

Монтаж канального кондиционера SEZ-KD71VAQ за подвесным потолком сантехнической комнаты. Применение шумоизолированных гибких воздуховодов на коротких участках сети, позволило снизить уровень шума от работы вентилятора на воздухораспеделительных решетках. Установка камер статического разряжения на линии притока и вытяжки позволила добиться равномерного распределения воздушных масс по сети воздуховодов. Для удобства обсуживания, воздушный фильтр установлен в камеру разряжения.

Монтаж внутреннего блока

Внутренний блок канального кондиционера Mitsubishi Electric установклен на потолке первого с/у. Для удобства сервисного обслуживания оборудования применены светопрозрачные панели. Подвесной потолок иготовлен из ГКЛ.

Декорирование места установки внутреннего блока

Скрытая установка внутреннего блока канального кондиционера

Решетки канального кондиционера

Адаптер под решетку для канального кондиционера

Канальный кондиционер на кухне

Решетка для приточного воздуха на кухне

Воздухораспределительные решетки канального кондиционера

Воздухораспределительная решетка и канальный кондиционер Mitsubishi Electric SEZ-KD50VAQ

Воздухораспределительная решетка канального кондиционера

Потолочная решетка системы канальной вентиляции

Монтаж канального кондиционера Fujitsu ARYA36L/AOYA36L в 2-х уровневой квартире

  • Проектирование. Постака. Монтаж канального кондиционера. Пуско-наладочные работы;
  • Заказчик: Частное лицо;
  • Объем: площадь квартиры 148 м2
  • Месторасположение: г. Москва, ул. Маросейка.

Монтаж канального кондиционера в 2-х уровневой квартире

Канальный кондиционер в комнате отдыха

Вентиляционные решетки канального кондиционера в комнате

Монтаж канального кондиционера Mitsubishi Electric SEZ-KD25 VAQ, SEZ-KD35 VAQ в загородном доме

  • Проектирование. Постака. Монтаж канального кондиционера. Пуско-наладочные работы;
  • Заказчик: Частное лицо;
  • Площадь ~ 650 м2
  • Месторасположение: Московская область.

Установка канального кондиционера

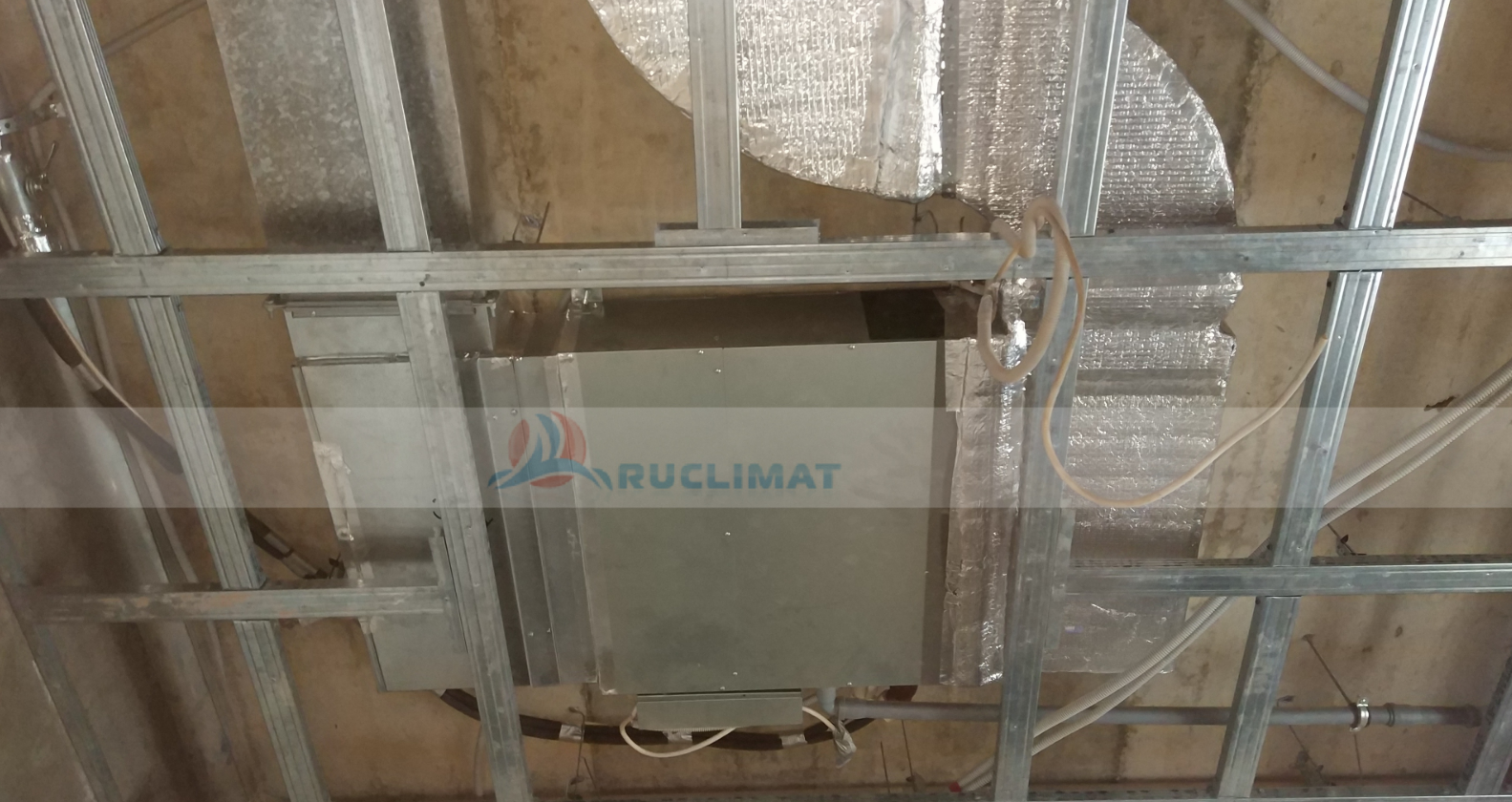

Монтаж канального кондиционера на потолке

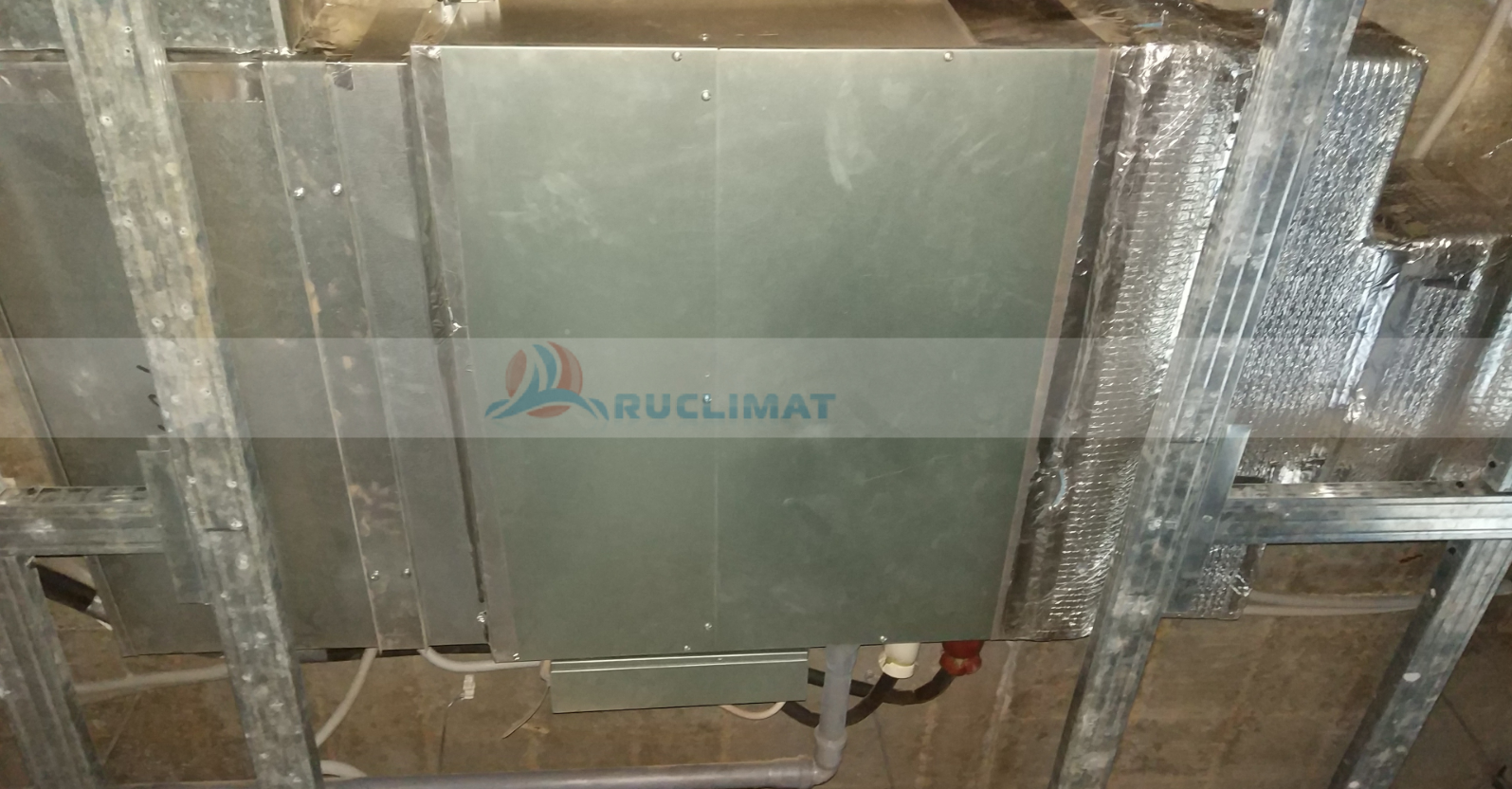

Монтаж канального кондиционера

Подготовка потолка для установки решеток

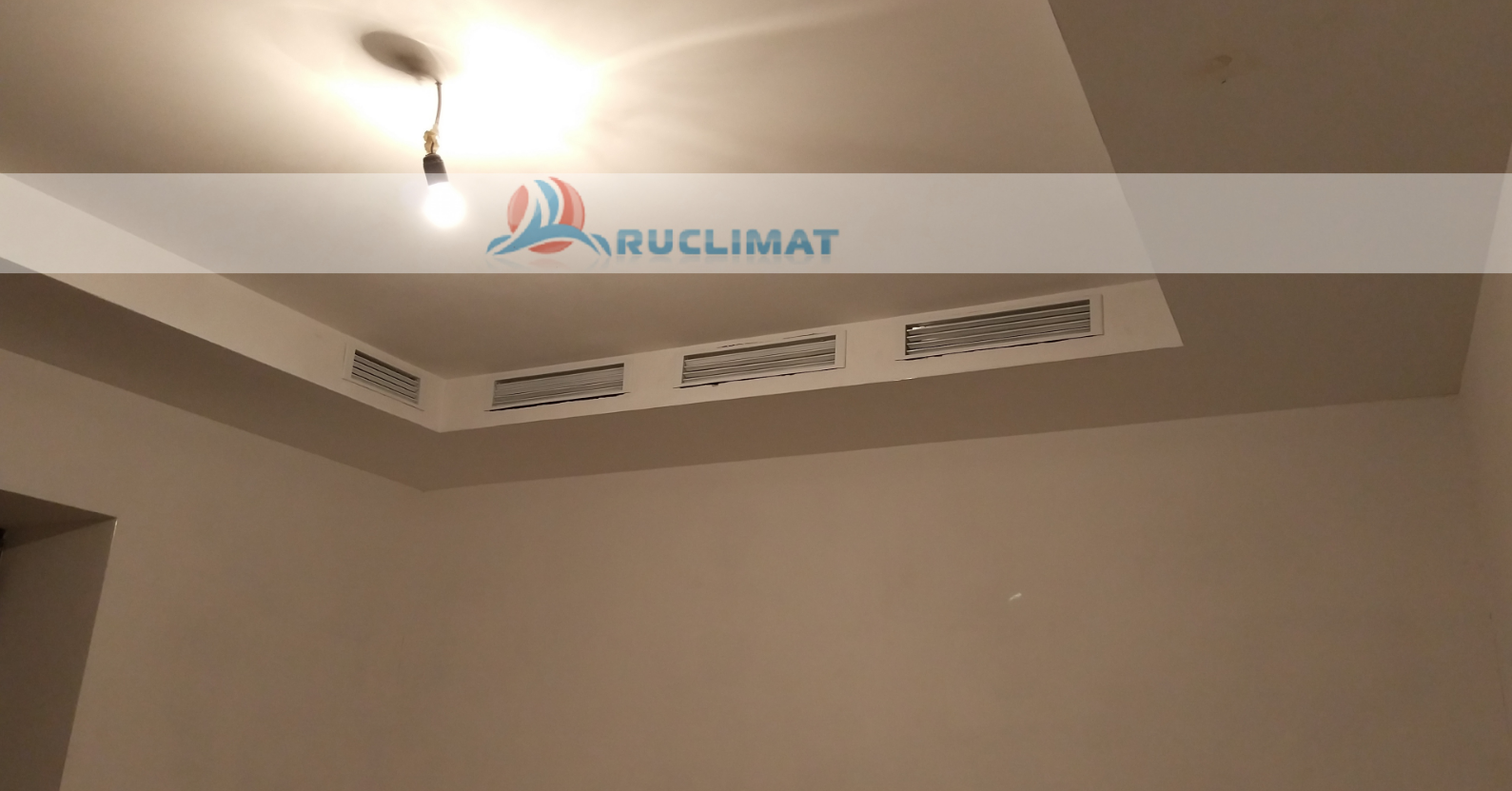

Подготовительные работы вентиляционных решеток

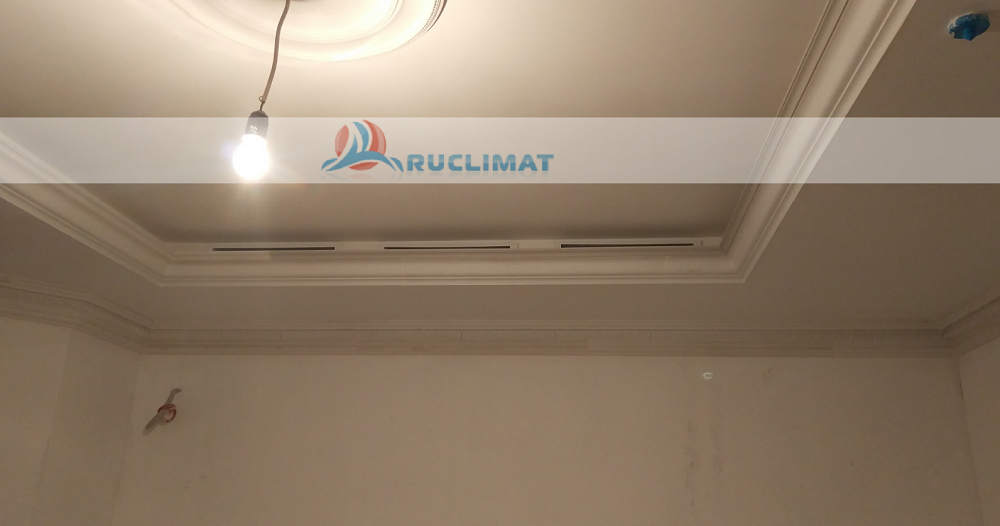

Воздухораспределительные решетки канального кондиционера
